Подшипник VCM7005-E-T-P4S-UL-XL INA
в наличии
Размер и характеристики подшипника VCM 7005 E T P4S UL XL INA
| Обозначение: | VCM7005-E-T-P4S-UL-XL INA |
|---|---|
| Категория: | Шарнирные головки |
| Бренд: | INA |
| Ширина (В), мм: | 12 |
| Динамическая грузоподъемность, радиальная (Cr), Н: | 18,4 |
| Статическая грузоподъемность, радиальная (C0r), Н: | 4,2 |
| Мин. рабочая температура (Tmin), °С: | -30 |
| Макс. рабочая температура (Tmax), °С: | 100 |
| Диаметр отверстия (d), мм: | 25 |
| Наружный диаметр (D), мм: | 47 |
| Предел усталостной нагрузки, радиальный (Cur), Н: | 214 |
| Макс. радиус галтелей (ra max), мм: | 0,6 |
| Мин. размер монтажной фаски (rmin), мм: | 0,6 |
| Вес, кг: | 0,069 |
| Диаметр заплечика для наружного кольца (Da), мм: | 42 |
| Расстояние до вершины конуса давления (a), мм: | 14,4 |
| Угол контакта (α), °: | 25 |
| Предельная частота вращения пластичной смазки (nG Grease), 1/мин: | 55,6 |
| Мин. размер монтажной фаски (r1 мин), мм: | 0,3 |
| Макс. радиус галтелей (ra1 max), мм: | 0,3 |
| Диаметр заплечика вала (da), мм: | 30 |
| Диаметр заплечика вала, допуск (da): | h12 |
| Диаметр заплечика для наружного кольца, допуск (Da): | H12 |
| Сила первоначально натяга, легко. (ФВ Л), Н: | 31 |
| Сила первоначально натяга, средняя. (ФВ М), Н: | 82 |
| Сила первоначально натяга, тяж. (ФВ Н), Н: | 170 |
| Усилие отрыва, легко. (КаЭ Л), Н: | 90 |
| Усилие отрыва, среднее. (КаЭ М), Н: | 236 |
| Усилие отрыва, тяж. (КаЭ Н), Н: | 497 |
| Осевая жесткость, легкость. (ca L), Н/мкм: | 49 |
| Осевая жесткость, средняя. (ca M), Н/мкм: | 68 |
| Осевая жесткость, натяжение. (ca H), Н/мкм: | 89 |
| Предельная частота вращения при смазывании масла (nG Oil), 1/мин: | 83,4 |
| Мин. диаметр окружности впрыскивания (Etk min), мм: | 32,7 |
| Макс. диаметр окружности впрыскивания (Etk max), мм: | 34,4 |
| Мин. диаметр окружности впрыскивания (Etk1 min), мм: | 30,6 |
| Макс. диаметр окружности впрыскивания (Etk1 max), мм: | 34,4 |
Подшипник VCM7005ETP4SULXL INA
Высокоскоростные шпиндельные подшипники VCM70..-E, для регулируемых опор, для установки парами или комплектами, угол контакта α = 25°, с керамическими шариками, кольца из Vacrodur, суженные поля допусков

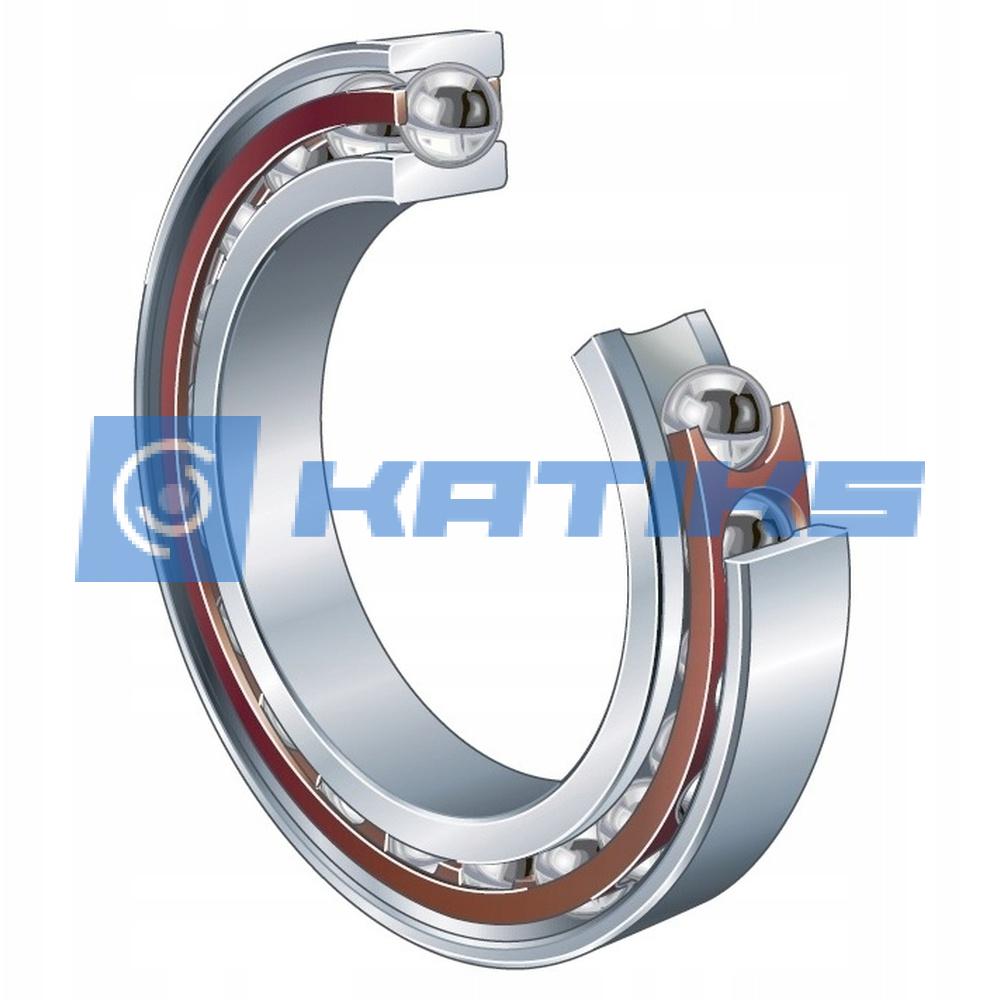

Фото

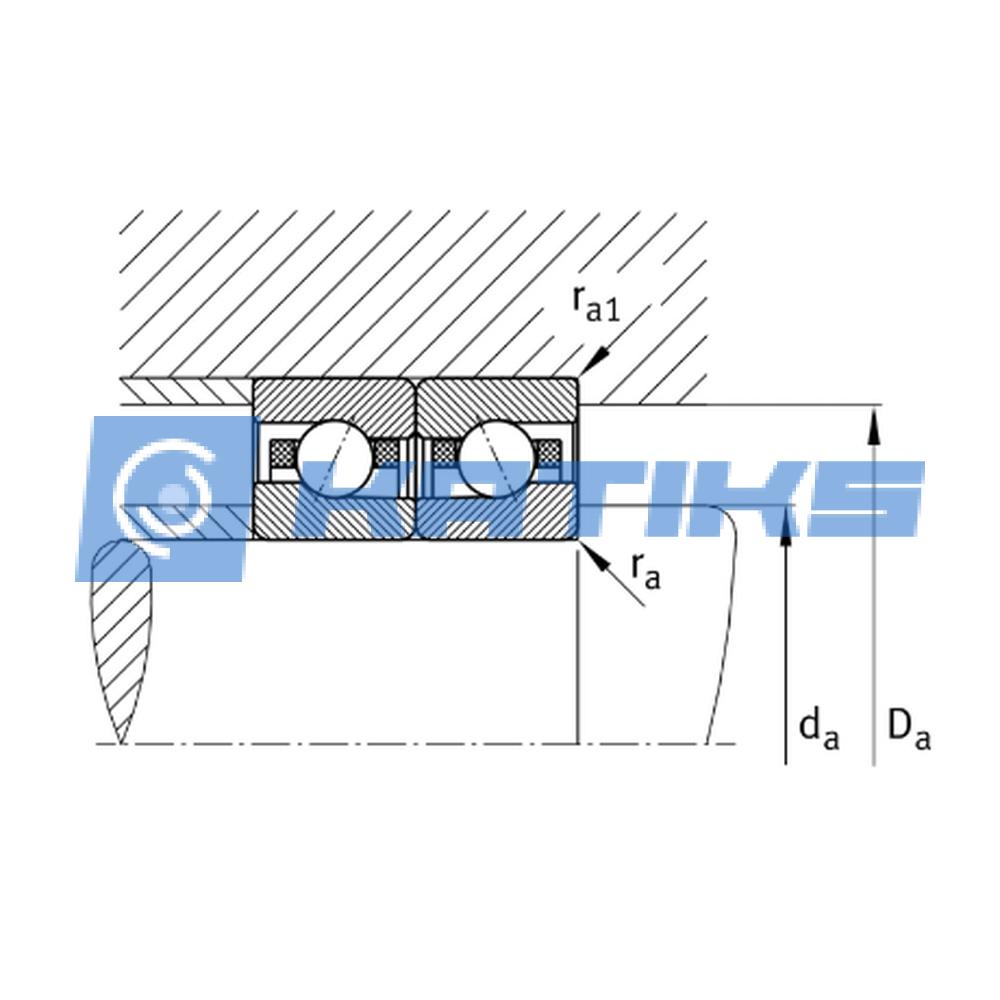

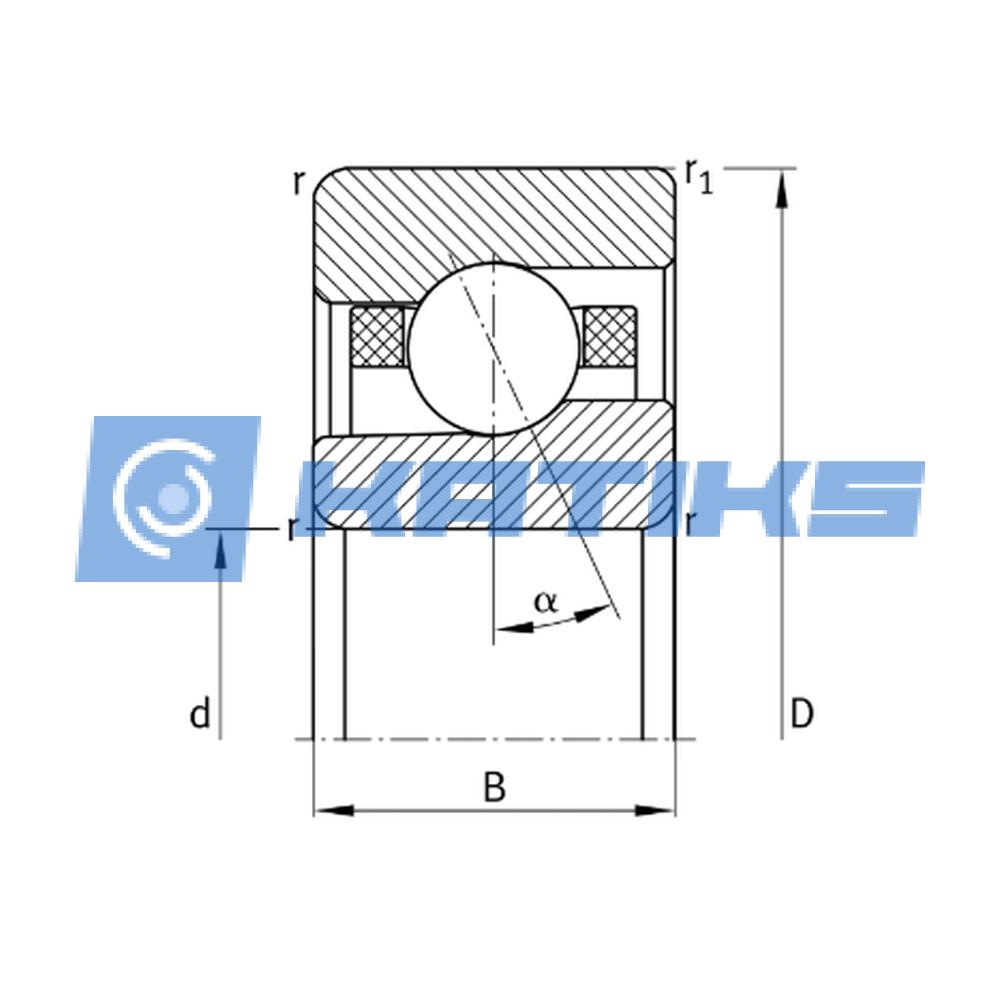

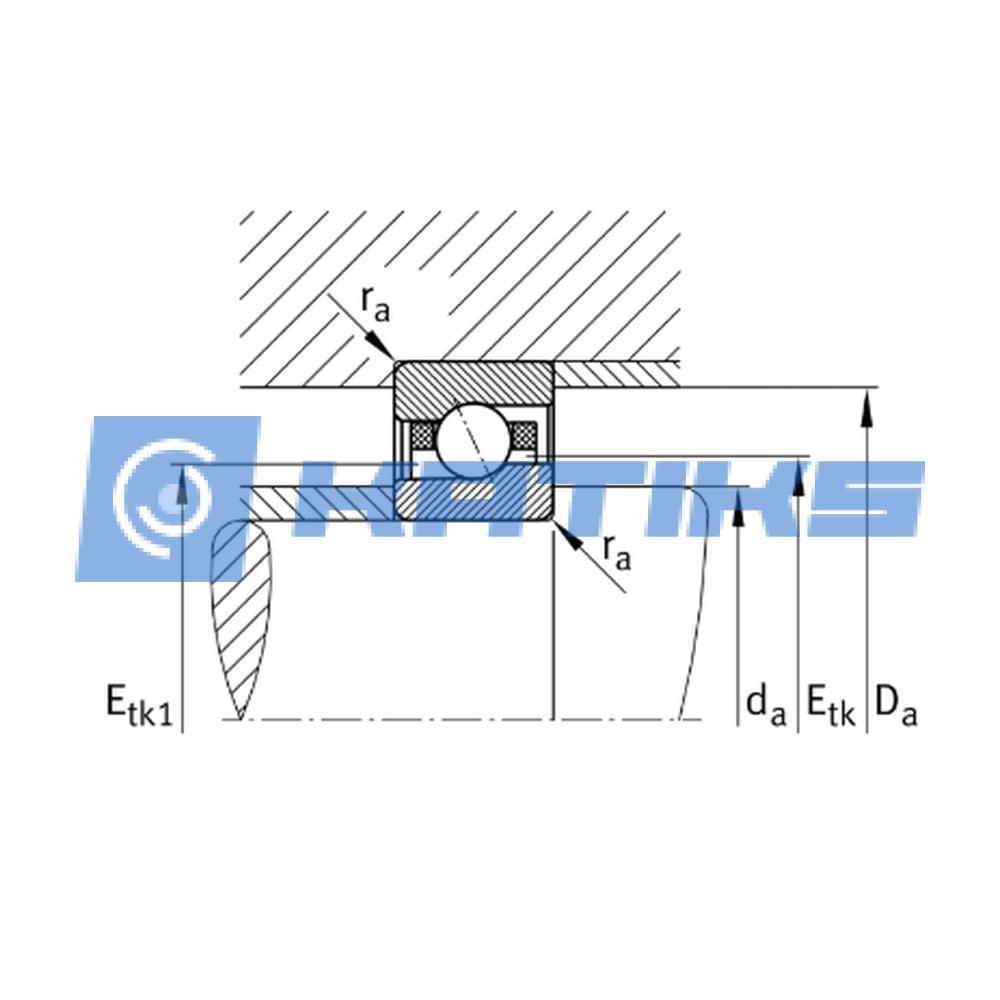

Схема
