Подшипниковый узел TUWK30LTHR SKF
в наличии
Чертёж
Размер и характеристики подшипникового узла TUWK 30 LTHR SKF
| Обозначение: | TUWK30LTHR SKF |
|---|---|
| Категория: | Подшипниковые узлы в сборе |
| Бренд: | SKF |
| Также известен как: | 127576 7316574959006 CTW30SS GYE30KRRB-FA107VA+TUE06TV MRC.CTW30SS PST30CR RTUEY30-TV-VA RTUEY30-TV-VA-HLA WSTUC30M-TPSS WSTU-SCEZ-30M-PCR YAR206-2RFGR/HV+TUWK506L |
| Внутренний (d) ММ: | 30,00 |
| Внешний (D) ММ: | 117,00 |
| Ширина (B) MM: | 39,00 |
| Технические характеристики (LTHR): | L = подходит для крышки ECL. THR = SKF Food Line Y-подшипник с резьбовыми штифтами, ЯР серии, из нержавеющей стали сделаны, смазочная канавка На той же стороне фиксатором. |
| Вес (кг): | 0.57 |
| Вид уплотнения: | 2GU |
| Вид смазки: | Пищевая смазка |
| Номер завода производителя: | TUWK30LTHR |
| Специальные условия: | Подшипник из нержавеющей стали |
Модификации подшипникового узла TUWK 30 LTHR SKF
| Бренд | Суффикс | Расшифровка суффикса |
|---|---|---|
| RHP | CR | Развернуть |
| SKF | LTA | Развернуть |
| SKF | M-CPSS-DFH | Развернуть |
| SKF | M-TPSS | Развернуть |
| SKF | M-TPZM | Развернуть |
| Dodge | PCR | Развернуть |
| MRC/Marlin Rockwell | SS | |
| INA | TV-VA | Развернуть |
| INA | TV-VA-HLA | Развернуть |
| SKF | ZM | Развернуть |
Подшипниковый узел TUWK30LTHR SKF
Подшипниковые узлы в сборе
Описание бренда
Компания SKF (Svenska Kullagerfabriken AB) - это ведущая мировая компания в области производства подшипников, технических решений и услуг для промышленных и автомобильных приложений. Основанная в 1907 году в Швеции, SKF на протяжении более 100 лет занимает лидирующие позиции на мировом рынке, предоставляя высококачественные продукты и инновационные решения для клиентов.
Компания SKF специализируется на разработке, производстве и поставках широкого спектра подшипников, уплотнений, систем смазки, услуг технического обслуживания и мониторинга состояния оборудования. Они предлагают свои продукты и услуги в различных отраслях, включая металлургию, горнодобывающую промышленность, энергетику, машиностроение, автомобильное производство и многое другое.
Расположение главного офиса
Швеция
Расположение производственных мощностей
Швеция, Германия, Франция, Италия, США, Китай, Индия и другие страны.
Дополнительное описание подшипникового узла TUWK 30 LTHR SKF
| Диаметр отверстия (d), mm: | 30 |
|---|---|
| Ширина внутреннего кольца (В), mm: | 38,1 |
| Расстояние от боковой поверхности запорного устройства до центра дорожки качения (s1), mm: | 22,2 |
| Номинальная динамическая грузоподъемность (С), кН: | 16,3 |
| Номинальная статическая грузоподъемность (C0), кН: | 11,2 |
| Предел усталостной нагрузки (Pu), кН: | 0,475 |
| Предельная скорость, об/мин: | 3800 |
| Рекомендуемый момент затяжки установочного винта, Нм: | 4 |
| Диаметр буртика внутреннего кольца (d1), mm: | 39,7 |
| Расстояние от боковой грани стопорного устройства до центра резьбы (В4), mm: | 5 |
| Масса подшипникового узла, кг: | 0,62 |
| Размер шестигранника под установочный винт, mm: | 3 |
| Общая длина (L), mm: | 125 |
| Габаритная высота (Н), mm: | 102,5 |
| Габаритная ширина (А), mm: | 34 |
| Ширина направляющей канавки (А1), mm: | 12 |
| Ширина фланца, в котором предусмотрены направляющие канавки (А2), mm: | 30 |
| Вылет торцевой крышки (А5), mm: | 26,5 |
| Расстояние между днами направляющих канавок (H1), mm: | 89 |
| Высота конца крепления (H2), mm: | 40 |
| Расстояние от торца насадки до осевой линии диаметра сферического гнезда (L1), mm: | 76 |
| Длина пилотного паза (L3), mm: | 63,5 |
| Длина резьбы (G1), mm: | 21 |
Подшипниковый узел TUWK30LTHR SKF
Выносные шарикоподшипниковые узлы для SKF Food Line, состоящие из вставного подшипника на основе закрытого радиального шарикоподшипника, установленного в составном корпусе. Они прочные, но легкие и химически стойкие к моющим средствам и загрязнениям. Как правило, они устанавливаются в приемные рамы, внутреннее кольцо выдвигается с обеих сторон и фиксируется путем затягивания установочного винта на внутреннем кольце, что облегчает монтаж.
- Прочные, но легкие
- Химически стойкие
- Разработаны для попеременного вращения
- Хорошо подходят для соблюдения самых высоких стандартов безопасности пищевых продуктов
- Надежны во влажной среде
Фото

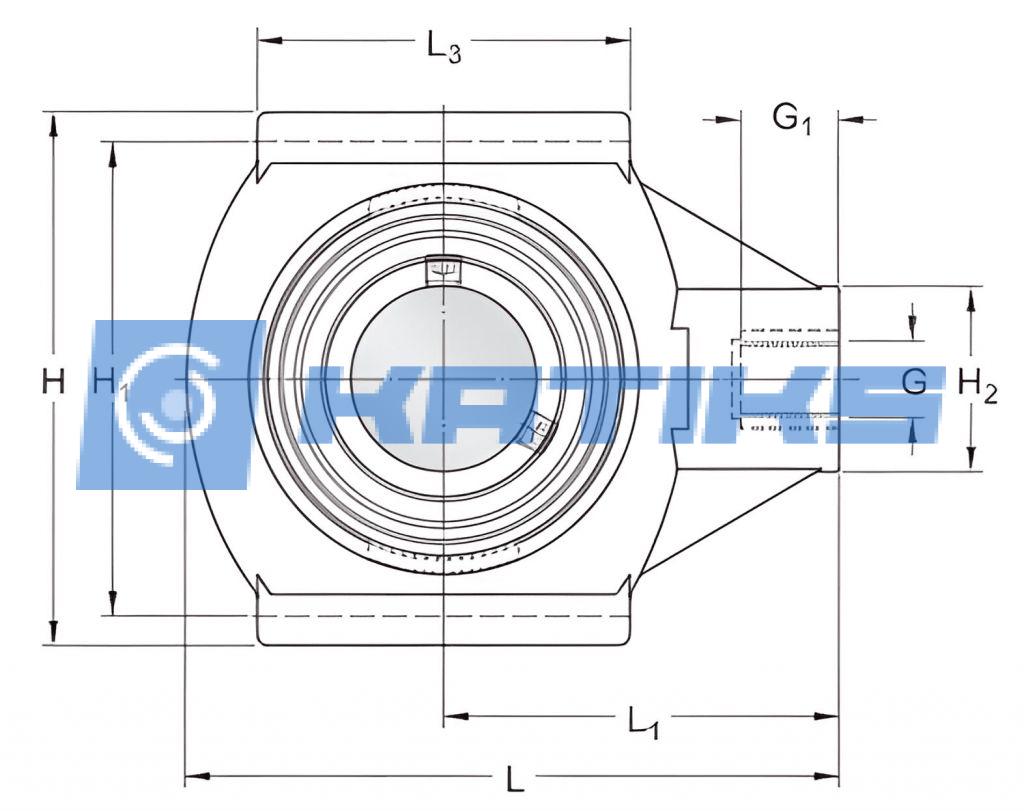

Схема
