Подшипник SONL 244-544 + 22244 CCK/W33 + OH 3144 H SKF
Артикул: 061-03-77
в наличии

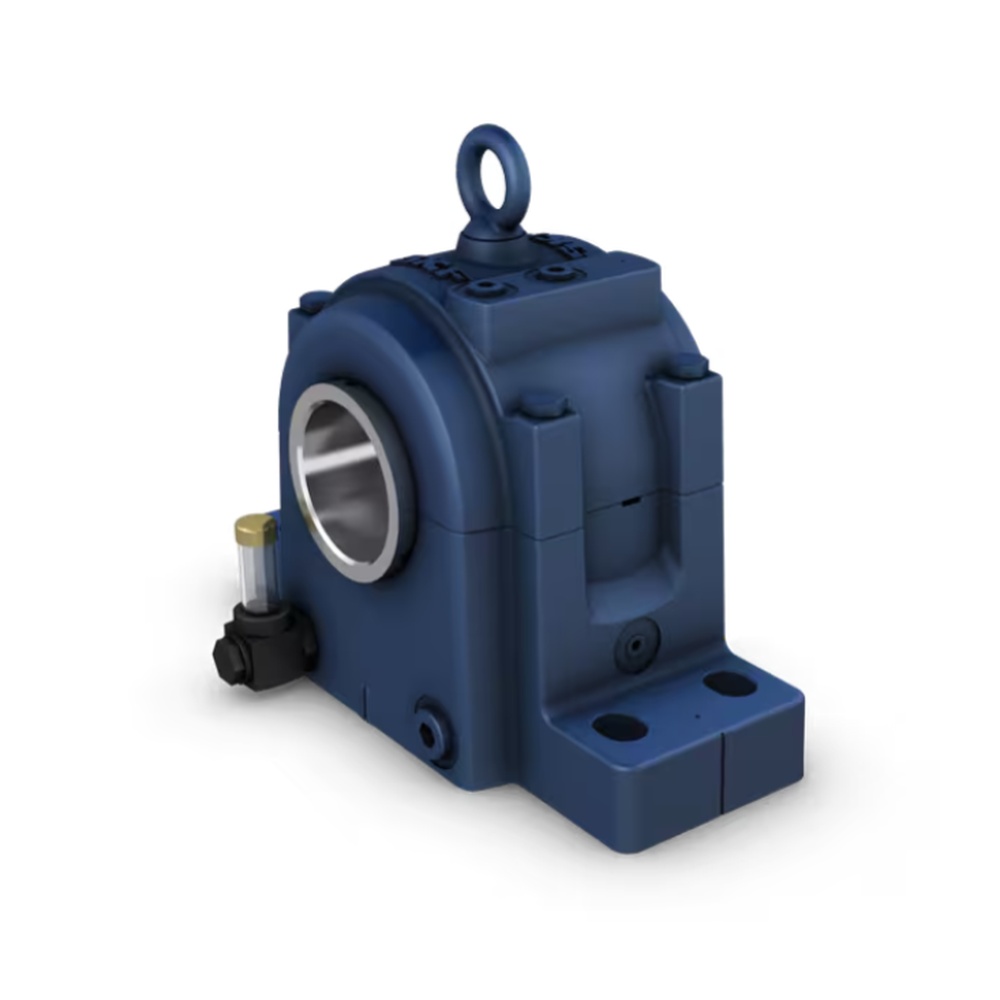

Фото

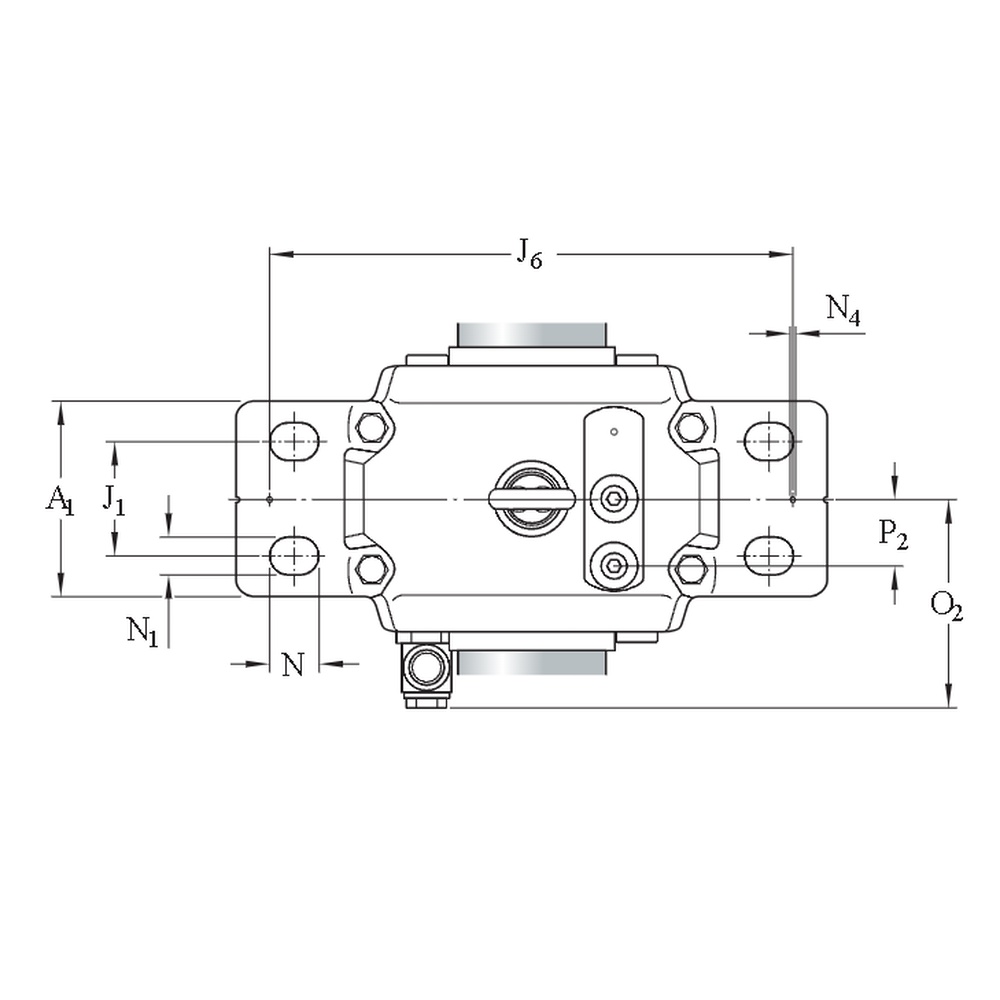

Чертёж
Размер и характеристики подшипника SONL 244 544 22244 CC K W33 OH 3144 H SKF
| Обозначение: | SONL 244-544 + 22244 CCK/W33 + OH 3144 H SKF |
|---|---|
| Категория: | Сферические подшипники скольжения |
| Бренд: | SKF |
| Технические характеристики: | CC = Два стальных сепаратора оконного типа, внутреннее кольцо без фланца и направляющее кольцо, расположенное по центру внутреннего кольца. K = Коническое отверстие, конусность 1:12. W33 = Смазочная канавка и три отверстия в наружном кольце подшипника. |
| Вид уплотнения: | Нет уплотнения |
| Специальные условия: | Без специальных условий |
| Внешнее изменение конструкции: | Без внешней модификации |
Описание бренда
Компания SKF (Svenska Kullagerfabriken AB) - это ведущая мировая компания в области производства подшипников, технических решений и услуг для промышленных и автомобильных приложений. Основанная в 1907 году в Швеции, SKF на протяжении более 100 лет занимает лидирующие позиции на мировом рынке, предоставляя высококачественные продукты и инновационные решения для клиентов.
Компания SKF специализируется на разработке, производстве и поставках широкого спектра подшипников, уплотнений, систем смазки, услуг технического обслуживания и мониторинга состояния оборудования. Они предлагают свои продукты и услуги в различных отраслях, включая металлургию, горнодобывающую промышленность, энергетику, машиностроение, автомобильное производство и многое другое.
Расположение главного офиса
Швеция
Расположение производственных мощностей
Швеция, Германия, Франция, Италия, США, Китай, Индия и другие страны.
Дополнительное описание подшипника SONL 244 544 22244 CC K W33 OH 3144 H SKF
| Высота (В), mm: | 565 |
|---|---|
| Расстояние между болтами крепления (J), mm: | 670 |
| Длина (Д), mm: | 820 |
| Диаметр вала (da), mm: | 200 |
| Ширина (А), mm: | 358 |
| Диаметр посадочного места подшипника (Da), mm: | 400 |
| Ширина посадочного места подшипника (Ca), mm: | 136 |
| Ширина стопы (А1), mm: | 280 |
| Расстояние от осевой линии подшипника до конца вала (ba), mm: | 95 |
| Высота центра посадочного места подшипника (H1), mm: | 305 |
| Высота стопы (H2), mm: | 95 |
| Ширина отверстия под крепёжный болт (N1), mm: | 42 |
| Рекомендуемый момент затяжки болтов крышки, Нм: | 350 |
| Расстояние между болтами крепления (J1), mm: | 180 |
| Масса корпуса, кг: | 361 |
| Рекомендуемый диаметр болтов крепления (G), mm: | 36 |
| Расстояние от оси корпуса до боковой поверхности указателя уровня масла (А2), mm: | 239 |
| Ширина для расположения концов вала (АА), mm: | 381 |
| Ширина при сквозном расположении вала (AB), mm: | 404 |
| Наружный диаметр уплотнения (d1), mm: | 255 |
| Ширина уплотнения (В1), mm: | 148 |
| Высота с рым-болтом (H0), mm: | 674 |
| Длина отверстия под крепёжный болт (N), mm: | 50 |
| Расстояние от оси подшипника до торца уплотнения (S), mm: | 202 |
| Расстояние от торца вала до торца уплотнения (bb), mm: | 297 |
| Расстояние от торца вала до торцевой крышки (s2), mm: | 50 |
| Расстояние между установочными штифтами (J6), mm: | 690 |
| Диаметр установочных штифтов (N4), mm: | 20 |
| Расстояние от оси корпуса до входа масла, крышки корпуса (P1), mm: | 105 |
| Расстояние от осевой линии корпуса до входа масла, крышки корпуса (P2), mm: | 108 |
| Расстояние между выходами масла в основании корпуса (R1), mm: | 360 |
| Высота положения выхода масла (R2), mm: | 41 |
| Высота от низа корпуса до верха указателя уровня масла (O1), mm: | 166 |
| Расстояние от осевой линии корпуса до торца указателя уровня масла (O2), mm: | 239 |
| Разрывная нагрузка (P55°), кН: | 6350 |
| Разрывная нагрузка (P90°), кН: | 2550 |
| Разрывная нагрузка (P120°), кН: | 1750 |
| Разрывная нагрузка (P150°), кН: | 1600 |
| Разрывная нагрузка (P180°), кН: | 2100 |
| Разрывная нагрузка (Pa), кН: | 840 |
| Несущая способность колпачковых болтов (Q120°), кН: | 1800 |
| Несущая способность колпачковых болтов (Q150°), кН: | 1040 |
| Несущая способность колпачковых болтов (Q180°), кН: | 900 |
| Рекомендуемый момент затяжки болтов крепления, Нм: | 2280 |
| Уровень масла, mm: | 140 |
| Залив масла, л: | 5,8 |
Подшипник SONL24454422244CCKW33OH3144H SKF
Комбинация корпусов, подшипников и аксессуаров SKF - отличный выбор для индивидуального, надежного и устойчивого решения для обустройства вашего вала. SKF предлагает широкий ассортимент высококачественных корпусов различных конструкций и размеров для решения ваших конкретных задач, включая специально разработанные корпуса для специальных применений. Подшипники отражают самые современные технологии SKF, обеспечивая высочайшее качество подшипников. Каждую деталь в комбинации необходимо приобретать отдельно.
- Много вариантов
- Комбинации на заказ
- Экономичность
- Надежность
- Устойчивость
Фото

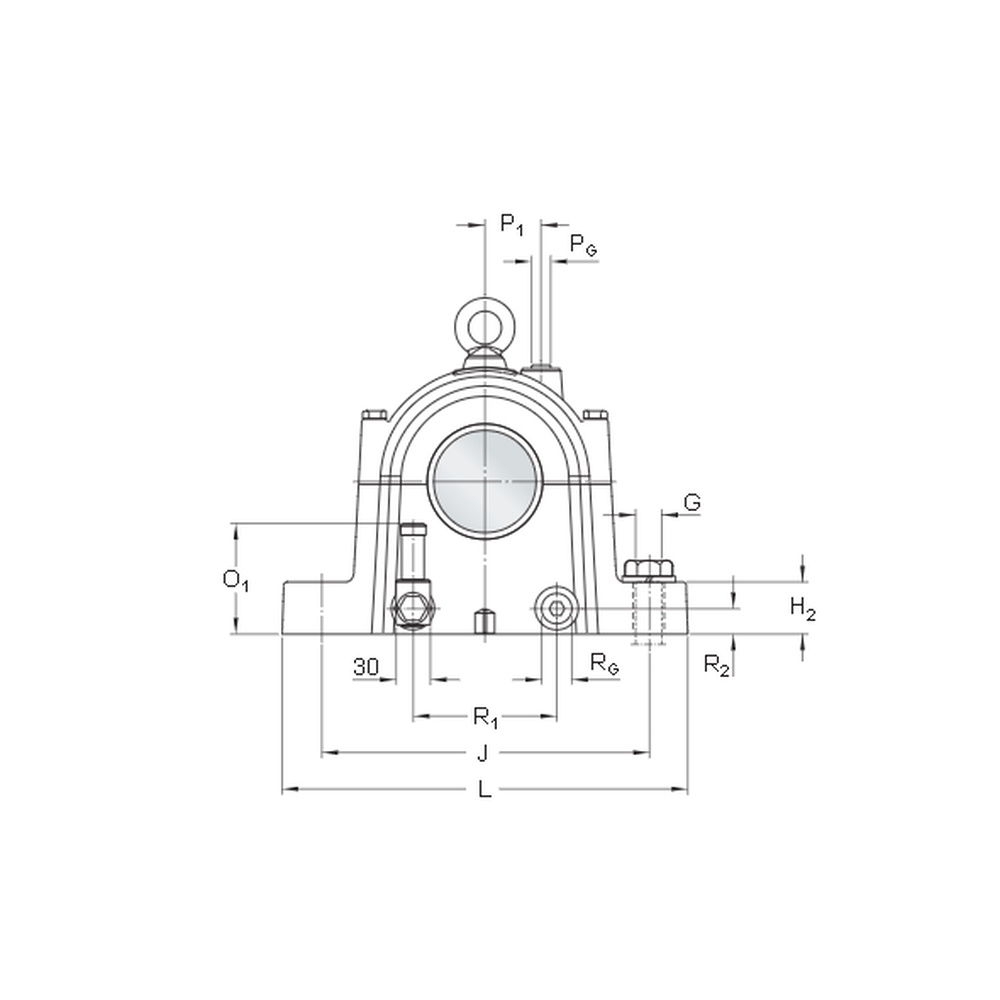

Схема
