Каретка PMW 5CL Hiwin
Артикул: 077-24-29
в наличии

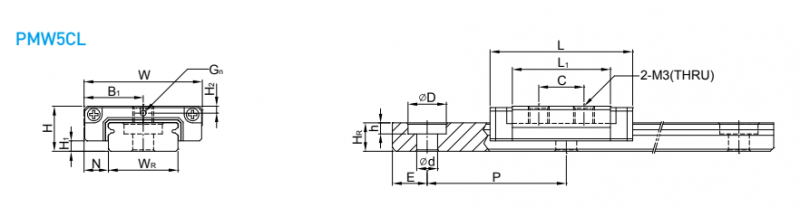

Чертёж
Размер и характеристики каретки PMW 5 CL Hiwin
| Обозначение: | PMW 5CL Hiwin |
|---|---|
| Категория: | Линейные шариковые подшипники |
| Бренд: | Hiwin |
| Параметр H: | 6.5 |
| Параметр H1: | 1.5 |
| Параметр N: | 3.5 |
| Параметр W: | 17 |
| Параметр B: | - |
| Параметр B1: | 8.5 |
| Параметр C: | 6.5 |
| Параметр L1: | 14.1 |
| Параметр L: | 20.5 |
| Параметр H2: | 1 |
| Параметр WR: | 10 |
| Параметр HR: | 4 |
| Параметр D: | 5.5 |
| Параметр h: | 1.6 |
| Параметр d: | 3 |
| Параметр P: | 20 |
| Параметр E: | 5 |
| Крепежный болт для рельса (мм): | M2.5X7 |
| Базовая динамическая нагрузка C(кН): | 0.68 |
| Базовая статическая нагрузка C0 (кН): | 1.18 |
| Статический номинальный момент MR (кН-м): | 5.5 |
| Статический номинальный момент МП (кН-м): | 2.7 |
| Статический номинальный момент MY (кН-м): | 2.7 |
| Вес блока (кг): | 0.016 |
| Вес рельса (кг/м): | 0.34 |
| Параметр Gn: | Ø0.8 |
| Параметр Mxl: | M3-THRU |
| Суффиксы: | C - Класс точности нормальный |
Модификации каретки PMW 5 CL Hiwin
| PMW 5CLEZFM | E - Специальный рельс, C - Класс точности нормальный , ZF - Небольшой зазор, M - Нержавеющая сталь |
| PMW 5CLEZ0M | E - Специальный рельс, C - Класс точности нормальный , Z0 - Легкая предварительная нагрузка, M - Нержавеющая сталь |
| PMW 5CLEZ1M | E - Специальный рельс, C - Класс точности нормальный , M - Нержавеющая сталь |
| PMW 5CLZFM | C - Класс точности нормальный , ZF - Небольшой зазор, M - Нержавеющая сталь |
| PMW 5CLZ0M | C - Класс точности нормальный , Z0 - Легкая предварительная нагрузка, M - Нержавеющая сталь |
| PMW 5CLZ1M | C - Класс точности нормальный , M - Нержавеющая сталь |
| PMW 5CLZ1CMU | C - Класс точности нормальный , M - Нержавеющая сталь, U - Вариант с нижним уплотнением |
| PMW 5CLZ1CM | C - Класс точности нормальный , M - Нержавеющая сталь |
| PMW 5CLZ1HMU | C - Класс точности нормальный , H - Класс точности высокий, M - Нержавеющая сталь, U - Вариант с нижним уплотнением |
| PMW 5CLZ1HM | C - Класс точности нормальный , H - Класс точности высокий, M - Нержавеющая сталь |
| PMW 5CLZ1PMU | C - Класс точности нормальный , P - Класс точности прецизионный, M - Нержавеющая сталь, U - Вариант с нижним уплотнением |
| PMW 5CLZ1PM | C - Класс точности нормальный , P - Класс точности прецизионный, M - Нержавеющая сталь |
| PMW 5CLZ0CMU | C - Класс точности нормальный , Z0 - Легкая предварительная нагрузка, M - Нержавеющая сталь, U - Вариант с нижним уплотнением |
| PMW 5CLZ0CM | C - Класс точности нормальный , Z0 - Легкая предварительная нагрузка, M - Нержавеющая сталь |
| PMW 5CLZ0HMU | C - Класс точности нормальный , H - Класс точности высокий, Z0 - Легкая предварительная нагрузка, M - Нержавеющая сталь, U - Вариант с нижним уплотнением |
| PMW 5CLZ0HM | C - Класс точности нормальный , H - Класс точности высокий, Z0 - Легкая предварительная нагрузка, M - Нержавеющая сталь |
| PMW 5CLZ0PMU | C - Класс точности нормальный , P - Класс точности прецизионный, Z0 - Легкая предварительная нагрузка, M - Нержавеющая сталь, U - Вариант с нижним уплотнением |
| PMW 5CLZ0PM | C - Класс точности нормальный , P - Класс точности прецизионный, Z0 - Легкая предварительная нагрузка, M - Нержавеющая сталь |
| PMW 5CLZFCMU | C - Класс точности нормальный , ZF - Небольшой зазор, M - Нержавеющая сталь, U - Вариант с нижним уплотнением |
| PMW 5CLZFCM | C - Класс точности нормальный , ZF - Небольшой зазор, M - Нержавеющая сталь |
| PMW 5CLZFHMU | C - Класс точности нормальный , H - Класс точности высокий, ZF - Небольшой зазор, M - Нержавеющая сталь, U - Вариант с нижним уплотнением |
| PMW 5CLZFHM | C - Класс точности нормальный , H - Класс точности высокий, ZF - Небольшой зазор, M - Нержавеющая сталь |
| PMW 5CLZFPMU | C - Класс точности нормальный , P - Класс точности прецизионный, ZF - Небольшой зазор, M - Нержавеющая сталь, U - Вариант с нижним уплотнением |
| PMW 5CLZFPM | C - Класс точности нормальный , P - Класс точности прецизионный, ZF - Небольшой зазор, M - Нержавеющая сталь |
Каретка PMW5CL Hiwin
Линейные шариковые подшипники
Описание бренда
Тайваньская компания, занимающаяся производством подшипников линейного перемещения и систем управления движением.
Расположение главного офиса
Тайвань
Расположение производственных мощностей
Тайвань.
