Подшипник JM207049/JM207010 NTN

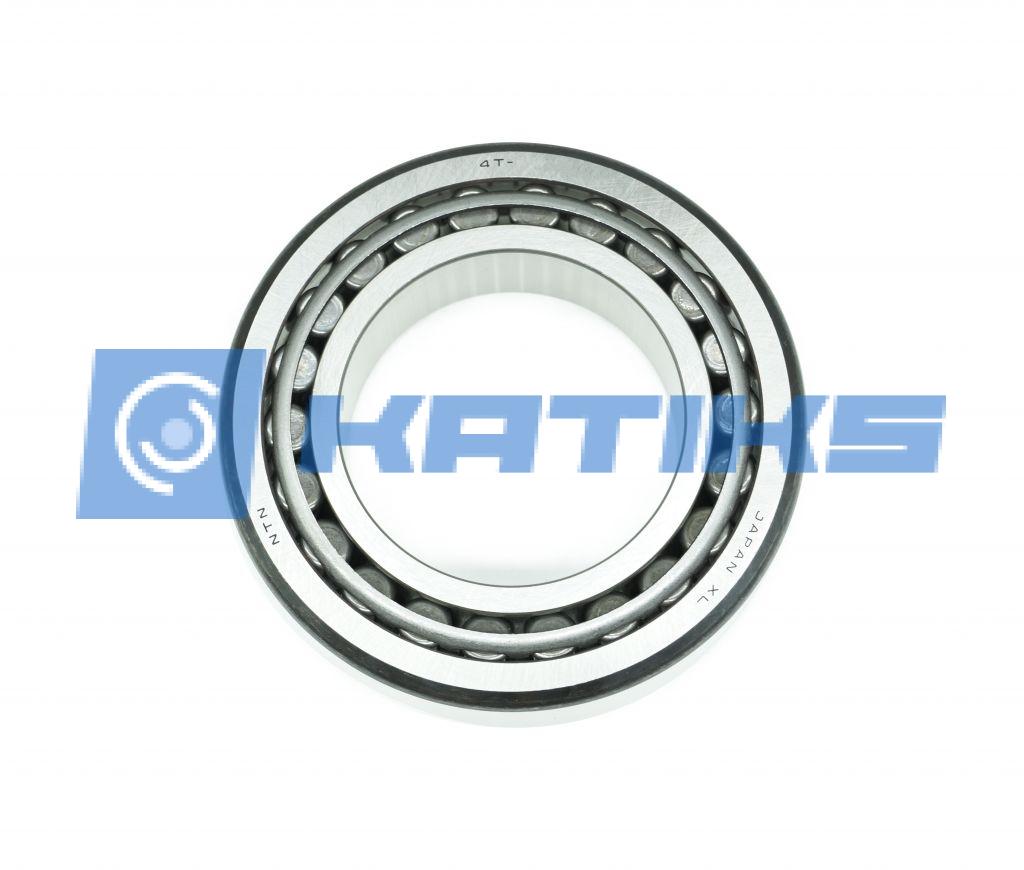

Фото
Чертёж
Размер и характеристики подшипника JM 207049 JM 207010 NTN
| Обозначение: | JM207049/JM207010 NTN |
|---|---|
| Категория: | Однорядные конические роликовые подшипники (парная метрическая система) |
| Бренд: | NTN |
| Также известен как: | JM207049/010 |
| Внутренний (d) ММ: | 55 |
| Внешний (D) ММ: | 95 |
| Ширина (B) MM: | 29 |
| Внутренний (d) Дюймы: | 2,1654 |
| Наружный (D) Дюймы: | 3,7402 |
| Ширина (B) Дюймы: | 1,1417 |
| Вес (кг): | 0.84 |
| Класс точности: | Стандартный класс точности |
| Номер завода производителя: | JM207049/JM207010 |
| В мм: | 29 |
| В дюйм: | 1,1417 |
| c мм: | 23,5 |
| c дюйм: | 0,9252 |
| r (мин.): | 1,6 |
| мм r (мин.): | 0,06 |
| дюйм ri (мин.): | 2,8 |
| мм ri (мин.) дюйм: | 0,11 |
| Основные нагрузочные характеристики (кН): | 138 |
| Основные нагрузочные характеристики (кН) Cor: | 150 |
| Предел усталости нагрузки (кН) Cu: | 23 |
| Номер подшипника внутреннего кольца (конус): | JM207049 |
| Номер подшипника наружного кольца (чашка): | JM207010 |
| Центр нагрузки а мм: | 21,3 |
| Центр нагрузки а дюйм: | 0,84 |
| Диаметр вала da мм: | 64 |
| Диаметр вала da дюйм: | 2,52 |
| Диаметр втулки db мм: | 62 |
| Диаметр втулки db дюйм: | 2,44 |
| Диаметр наружного кольца Da мм: | 85 |
| Диаметр наружного кольца Da дюйм: | 3,35 |
| Диаметр внутренней чаши Db мм: | 91 |
| Диаметр внутренней чаши Db дюйм: | 3,58 |
| Постоянная e: | 0,33 |
| Осевые факторы нагрузки Yi: | 1,79 |
| Осевые факторы нагрузки Yo: | 0,99 |
| Радиальная нагрузка: | 32 |
| Осевая нагрузка: | 18,3 |
| Фактор K: | 1,75 |
Модификации подшипника JM 207049 JM 207010 NTN
| Бренд | Суффикс | Расшифровка суффикса |
|---|---|---|
| Timken | 30000 | Развернуть |
| Timken | A | Развернуть |
| Timken | PREC.3 | Развернуть |
Подшипник JM207049JM207010 NTN
Первая цифра, следующая за префиксными буквами, будет указывать угол (a) наружного кольца согласно следующему коду: 1= 0 < a < 24°; 2= 24° < a < 25° 30'; 3= 25° 30' < a < 27°; 4= 27° < a < 28° 30'; 5= 28° 30' < a < 30° 30'; 6= 30° 30' < a < 32° 30'; 7= 32° 30' < a < 36°; 8= 36° < a < 45°; 9= 45° < a, но не только осевая нагрузка; 0= Только осевая нагрузка (толкающий подшипник) Модификации подшипника: A = Ограничение размера подшипника для общей ширины или размера в мастер-закрывалке, затем стандартное; B = Одно внешнее кольцо с фланцем; BR = Одно или двойное внешнее кольцо или внутреннее кольцо с упорным кольцом; BW = Одно внешнее кольцо с фланцем и прорезями; CR = Ребро на внешнем кольце; CP = Хромированное внутреннее и внешнее кольца; D = Двойное внутреннее или внешнее кольцо - минимальная длина; DA = Сферическое наружное кольцо - двойное внешнее кольцо - самоустанавливающееся.
Первая цифра, следующая за префиксными буквами, будет указывать угол (a) наружного кольца согласно следующему коду: 1= 0 < a < 24°; 2= 24° < a < 25° 30'; 3= 25° 30' < a < 27°; 4= 27° < a < 28° 30'; 5= 28° 30' < a < 30° 30'; 6= 30° 30' < a < 32° 30'; 7= 32° 30' < a < 36°; 8= 36° < a < 45°; 9= 45° < a, но не только осевая нагрузка; 0= Только осевая нагрузка (толкающий подшипник) Модификации подшипника: A = Ограничение размера подшипника для общей ширины или размера в мастер-закрывалке, затем стандартное; B = Одно внешнее кольцо с фланцем; BR = Одно или двойное внешнее кольцо или внутреннее кольцо с упорным кольцом; BW = Одно внешнее кольцо с фланцем и прорезями; CR = Ребро на внешнем кольце; CP = Хромированное внутреннее и внешнее кольца; D = Двойное внутреннее или внешнее кольцо - минимальная длина; DA = Сферическое наружное кольцо - двойное внешнее кольцо - самоустанавливающееся.
